Audio-Technica | AT-LPW30TK | Guía de inicio rápido

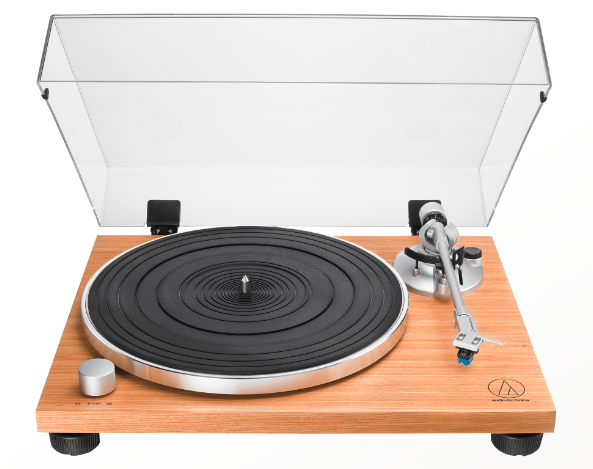

Guía de armado y configuración

La configuración adecuada del tocadiscos AT-LPW30TK/BKR garantizará que funcione a su máximo potencial. Siga los pasos a continuación. No instale la tapa acrílica en este momento.

Configuración de la correa y brazo

Retire con cuidado el tocadiscos del embalaje y verifique que todas las piezas y accesorios estén presentes. Deberías tener:
- Chasis del tocadiscos
- Plato de aluminio con la correa de transmisión unida al anillo inferior del plato
- Alfombrilla antideslizante Audio-Technica
- Porta-cápsula con cápsula AT-VM95C preinstalada
- Conjunto de contrapeso de brazo con anillo de fuerza integrado
- Tapa acrílica y dos bisagras
- Fuente de alimentación
- Cable de salida de audio analógico RCA
- Adaptador de 45 RPM
- Guía de inicio rápido

Configuración del tocadiscos

Coloque el tocadiscos sobre una superficie firme y nivelada. Si la superficie no está nivelada, el tocadiscos se puede nivelar ajustando sus patas. Los pies se enroscan en la parte inferior del chasis y se atornillan por completo (colocando el tocadiscos a la altura más baja posible) para fines de envío. Con la ayuda de un nivel de burbuja, ajuste las patas según sea necesario para nivelarlo. Eleve la altura de una o más esquinas soportando el peso de esa esquina con una mano mientras desenrosca el pie en el sentido de las agujas del reloj con la otra mano.

Instale el plato y la correa de transmisión

Una correa de caucho viene preinstalada en el plato. Una cinta roja insertada entre la correa y el borde del plato se utiliza como ayuda para colocar la correa alrededor de la polea del motor de latón.
Retire la cinta adhesiva que sujeta la cinta roja al plato y empuje con cuidado ambos extremos de la cinta a través de la abertura del plato. Coloque con cuidado el plato con la correa de transmisión instalada en el eje central y asegúrese de que se asiente completamente en el eje. Gire el plato con la mano hasta que la abertura con la cinta roja exponga la polea del motor de color dorado. La polea del motor está ubicada en la esquina superior izquierda del tocadiscos, frente al brazo. Mientras sostiene el plato firmemente, usando ambos extremos de la cinta roja, estire la correa sobre la polea del motor. Una vez que la correa esté asentada en la ranura de la polea, verifique que la correa no esté torcida y deseche la cinta.

Configuración del conjunto del brazo fonocaptor

Retire la atadura y la envoltura de espuma que se usa para proteger el brazo durante el envío y luego asegure el brazo a su descanso con la abrazadera de bloqueo. Fije el conjunto del porta-capsula / capsula insertándolo en el receptáculo en el extremo del brazo. Mientras sostiene el porta-capsula en su posición, gire el anillo de bloqueo del porta-capsula en sentido antihorario (hacia la izquierda). A medida que el anillo gira, tira del porta-capsula a su posición. Apriete el anillo con la mano hasta que quede ajustado.

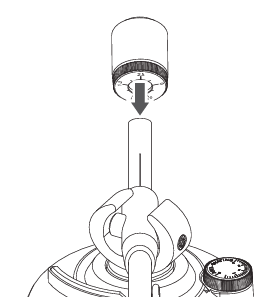

Instale el contrapeso (con el anillo medidor de fuerza integrado)

Con el extremo del anillo del medidor de fuerza del contrapeso mirando hacia la parte delantera del tocadiscos, coloque el contrapeso en la parte posterior del brazo girando el peso en sentido antihorario (hacia la izquierda). A medida que el contrapeso gira, se enrosca en el brazo. Enrosque el peso en el brazo hasta la mitad en este momento; Los ajustes finales se realizarán en el siguiente paso.

Equilibrio del brazo y ajuste de la fuerza de seguimiento

PRECAUCIÓN: No arrastre el lápiz óptico de la capsula por el plato o el tapete mientras ajusta el equilibrio del brazo o establece la fuerza de seguimiento. ¡Si lo hace, podría dañar el conjunto de la aguja!

Asegúrese de que el ajuste antideslizante (anti-skate) esté establecido en “0” (sin compensación) antes de continuar.

Retire con cuidado la cubierta protectora de la aguja deslizándola hacia adelante desde la parte frontal de la capsula, dejando al descubierto la aguja. Trate de no tirar del protector hacia abajo, ya que podría desprender el conjunto de la aguja del cuerpo del capsula.

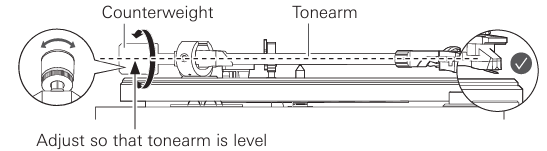

Mientras sostiene suavemente los lados del porta-capsula para estabilizar el brazo, suelte la abrazadera de bloqueo del brazo para permitir que el brazo se mueva libremente. Continúe estabilizando el brazo mientras gira el contrapeso en la dirección necesaria para equilibrar el brazo en el plano horizontal. Verifique el equilibrio soltando temporalmente el porta-capsula después de cada ajuste del peso. En última instancia, el brazo debe flotar libremente justo por encima del reposabrazos, sin tocar el resto. Un brazo de tono correctamente equilibrado flotará paralelo al chasis del tocadiscos. Una vez que el brazo esté equilibrado, colóquelo en el reposabrazos y asegúrelo con la abrazadera de bloqueo. Tenga cuidado de no girar el contrapeso mientras hace esto.

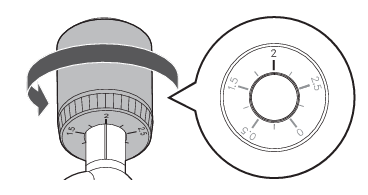

Para establecer la fuerza de seguimiento de la aguja para el capsula AT-VM95C, primero localice el anillo del indicador de fuerza que está semi-unido al frente del contrapeso. Marcado con números y líneas que indican diferentes valores de fuerza de seguimiento, el anillo se puede girar independientemente del contrapeso. Sin girar el contrapeso, gire con cuidado el anillo hasta que el "0" del anillo se alinee con la línea central marcada en la parte superior del brazo. Su brazo ahora está correctamente equilibrado y calibrado para que pueda establecer con precisión la fuerza de seguimiento para la pua. La fuerza de seguimiento recomendada para el capsula AT-VM95C proporcionada es de 2,0 gramos. Para establecer la fuerza de seguimiento, gire el contrapeso, junto con el anillo, en el sentido contrario a las agujas del reloj (hacia la izquierda) y deténgase cuando el "2" del anillo se alinee con la línea central marcada en la parte superior del brazo. Tenga en cuenta que el anillo gira con el contrapeso a medida que este gira. Los números en el anillo deben aumentar de valor a medida que gira el contrapeso si está girando el peso en la dirección correcta.

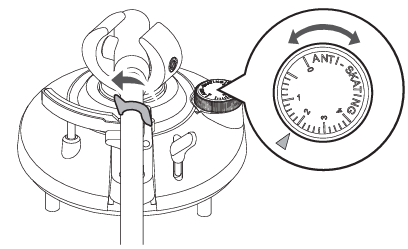

Establecer el ajuste antideslizante (anti-skating)

Establezca el ajuste antideslizante en el mismo valor que la fuerza de seguimiento. En este caso, es 2.0.

Configuración de conexiones de alimentación y audio

Conecte el cable del adaptador de alimentación de CA al enchufe de entrada de alimentación de CC de 12 V en la parte posterior del tocadiscos y luego conecte el adaptador a una toma de CA conveniente. Tenga en cuenta que el interruptor de alimentación principal se encuentra en la parte posterior del tocadiscos junto al conector de entrada de alimentación y se puede dejar en la posición de encendido (presionado).

A continuación, conecte el cable de audio RCA dual proporcionado a los conectores de salida izquierdo y derecho del tocadiscos. El enchufe rojo del cable RCA es el canal derecho (R) y el enchufe blanco es el canal izquierdo (L). El tocadiscos puede proporcionar una salida de nivel PHONO tradicional o una salida de nivel LINE ecualizado, lo que lo hace compatible con una variedad de dispositivos, incluidos aquellos con o sin una entrada PHONO dedicada para un tocadiscos.

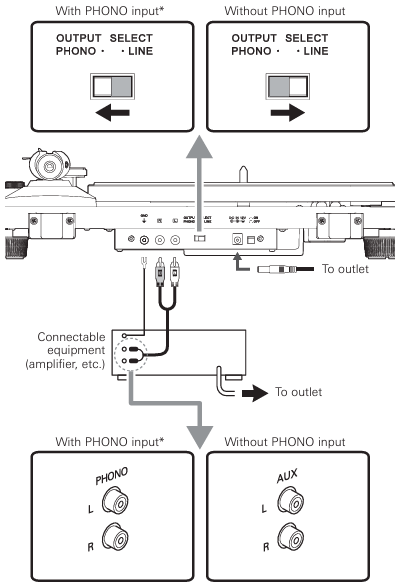

Conexión a las tomas de entrada PHONO

Si su dispositivo tiene tomas de entrada PHONO, conecte el tocadiscos a estas tomas usando el cable de audio RCA provisto. Coloque el interruptor selector “PHONO-LINE” ubicado en la parte trasera del tocadiscos en PHONO, que apaga el preamplificador interno del tocadiscos. Conecte un extremo del cable de tierra integrado al terminal de tierra del tocadiscos y el otro extremo al terminal de tierra del dispositivo. Consulte la ilustración Con entrada PHONO a continuación.

Conexión a AUX, AUDIO IN u otras tomas de entrada de nivel LINE

Si su dispositivo no tiene tomas de entrada tipo PHONO, el tocadiscos puede conectarse a otros tipos de entradas como AUX, AUDIO IN, LINE, CD, etc. Ajuste el interruptor selector “PHONO-LINE” ubicado en la parte posterior del tocadiscos a LINE, que enciende el preamplificador interno del tocadiscos. Tenga en cuenta que si el interruptor está en PHONO cuando se conecta a este tipo de entradas, es posible que tenga poco o ningún sonido. Cuando el interruptor selector de preamplificador está en LINE, no se requiere la conexión del cable de tierra. Consulte la ilustración anterior Sin entrada PHONO.

Instale la tapa acrílica

Instale las bisagras de la tapa acrílica en las ranuras de la tapa acrílica. Instale la cubierta en el tocadiscos insertando las bisagras en las ranuras en la parte posterior del tocadiscos.

El proceso de configuración completo se puede ver en el siguiente video.
